MO-318 AVI
DIP 炉前在线检查设备
产品特点
● 1200-2900万工业智能数字相机,保障图像采集效果;
● 动态拍摄、整板秒拍,计算机同步快速处理检查;
● 灵活并线,可架接于接驳台或者皮带线实现在线检查;
● 自动提取检查区域及检测零件;
● 基板限制高度:上方120mm、下方120mm

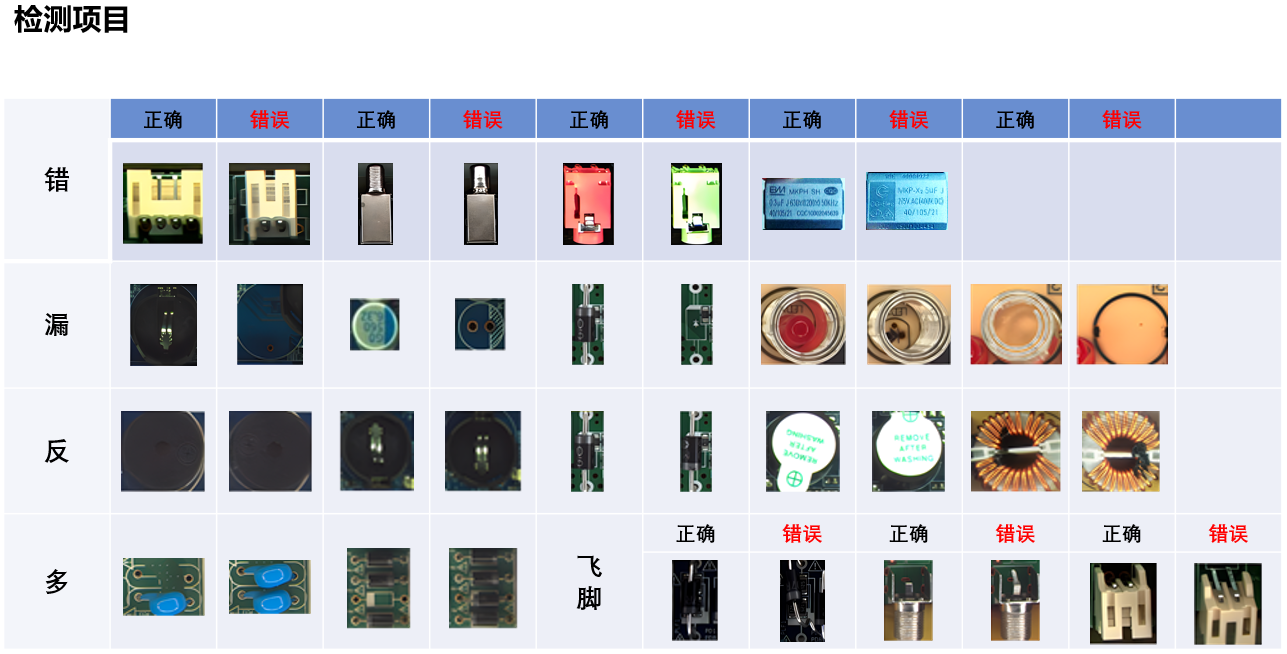

● 检测项目:错件、漏件、反向、多插,插歪
项 目 | MO-318 | MO-328 | MO-338 | |
基板规格 | 基板尺寸 | 50x50~330x250mm | 50x50~410x290 | 50x50~550x380mm |
基板限制高度 | 上方:120mm、下方:120mm | |||
基板限制厚度 | 无限制 | |||
轨道规格 | 轨道搬运高度 | 架接现有流水线,实现在线检查 | ||
轨道流向 | ||||
视觉系统 | 相 机 | 12M PIX 高精度工业数字相机 | 16M PIX 高精度工业数字相机 | 29M PIX 高精度工业数字相机 |
照明系统 | 高辉度白色四向LED光源 | |||
取像与运算时间 | 2~5sec/pcs | |||
检查项目 | 错件、漏件、反向、多插、插歪 | |||
电源规格 | AC220V 50/60Hz 0.5KVA | |||
气压要求 | 无需气压 | |||
环境要求 | 温度:10~35°:相对湿度25~80%RH无结霜 | |||
外形尺寸 | L850*W600*H1550 | L850*W700*H1550 | L850*W850*H1600 | |
设备重量 | 85KG | 85KG | 95KG |
