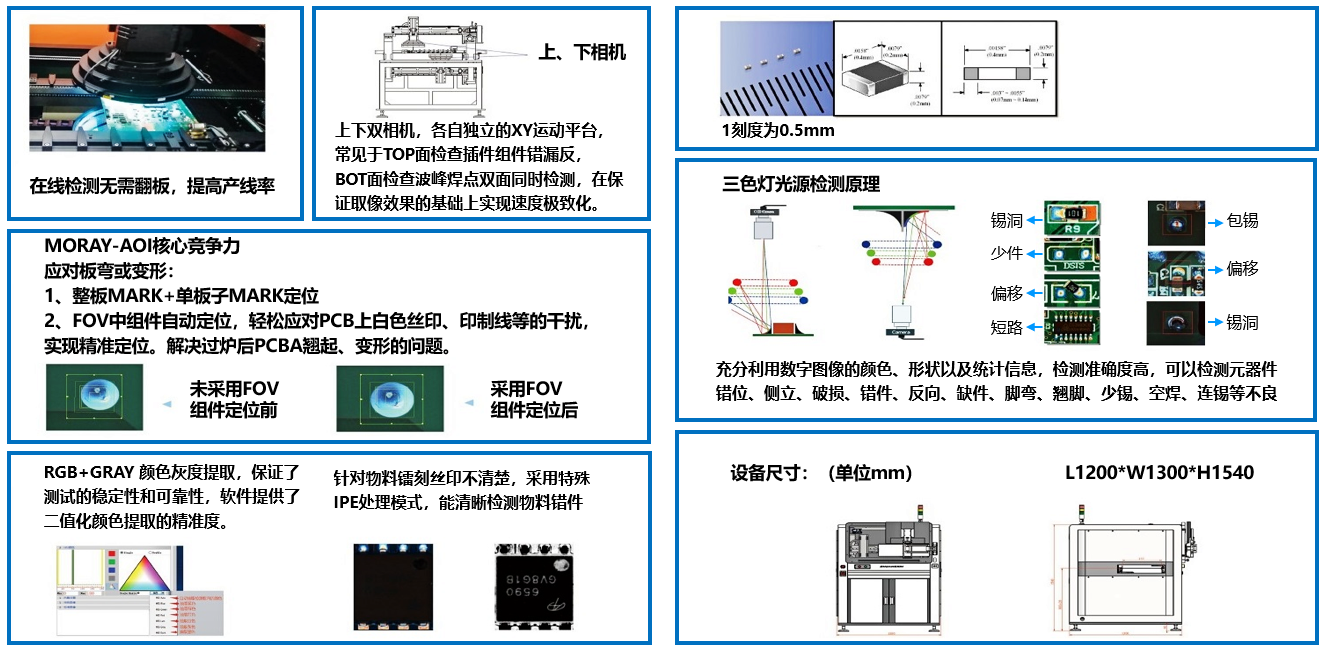

| AOI 上下照双面检：MO-500 设备技术参数 |
| 项 目 | 类 别 | 型号：MO-500 |
| 检测系统 | 检测项目 | TOP：缺件、短路、错件、漏件、反件、极反、多件、偏移、损件等 |
| 可检最小元件 | BOT：少件、错件、极反、破损、偏移、锡洞、半边焊、包焊、未出脚等 |
| 检测方法 | Chip元件（≥01005）、IC脚（0.3mmpitch）、FPCB元件等 |
| 可检尺寸 | 模板匹配、亮度抽取、亮度平均值、亮度最小值、亮度更大值、颜色抽取、圆形检测、字元检测、偏移检测、角度检测等 |
|
| 光学系统 | 工业相机 | TOP：标配：500万像素高清彩色相机，海康威视选配 |
| BOT：标配：500万像素高清彩色相机，海康威视选配 |
| 光 源 | TOP：RGB环形多角度LED光源，（选配：白光+同轴光） |
| BOT：RGB环形多角度LED光源，（选配：白光+同轴光） |
| 镜 头 | TOP：高清远心镜头，景深：4mm，或者定焦镜头 |
| BOT：高清远心镜头，景深：4mm，或者定焦镜头 |
| 分辨率 | 15um（10m、20μm） |
| 软件系统 | 信号通信 | 提供相应的上下游界面/支持4.0组网MES系统 |
| MARK点 | 可设定多个MARK点，支持拼板多个Mark点，支持BadMark点 |
| 扩展功能 | CAD资料功能，双面自动识别检测，自动跳板，条形码自动识别，SPC统计功能，支持ShopFloor系统等 |
|
| FOV | 根据分析度不同分别为：32*20mm（10μm）、36*30mm（15μm）、48*40mm（20μm） |
| 选配功能 | 离线程序设计、维修站系统 |
| 工控主机 | 工控主机 | CPU： i9/RAM 8-32G（Optional）/ HDD1TB+256G SSD |
| 工控主机 | 22寸16:10 |
| 机械系统 | 整机尺寸 | L1200*W1300*H1540mm |
| PCB厚度 | 0.3-8.0mm（PCB曲度：≤3mm） |
| PCB元件高度 | TOP：70mm BOT：40mm（可根客要求定） |
| 运动系统 | THK高精丝杆+上银直线双导轨/进口伺服马达 |
| 定位精度 | ≤10µm |
| 运输轨道 | 防静电皮带式轨道（可选配链式） |
| 轨道高度 | 900±30mm |
| 移动速度 | Max.700mm/sec |
| 进板方向 | 出厂前设置 |
| 电 源 | AC220V 50Hz 1800W |
| 环境要求 | 温度：2-45℃，相对湿度25%-85%（无结霜） |
| 重 量 | 1000kg |
