3D SPI:MO-8312SDL(双轨)设备技术参数 | |||
型 号 | MO-8312SDL(双轨) | ||
外形尺寸 | 1050*1430*1560 | ||
重 量 | 1000KG(约) | ||
更大可测 | 510*320mm | ||
最小可测 | 50*50mm | ||
可测厚度 | 0.5mm-6mm | ||
板重限制 | 5KG | ||
轨道宽度 | 自动调宽、手动调宽 | ||
输送固定 | 皮带输送+气动夹板 | ||
输送方向 | 从左到右(从右到左可选) | ||
零件高度 | 上端:30mm 底端:30mm 侧边:3mm | ||
电 源 | 220V单相,50-60hz,2kva | ||
气 压 | 5KG/cm2 | ||
输入格式 | 支持Gerber Format(274X)格式,ODB++ | ||
管理工具 | Histogram,X-bar&R-Chart,Cp&Cpk, Gage R&R,SPI Dai ly/Weekly/Monthly Reports 实时 SPC& Multiple Display | ||
设备系统 | Windows10 64bit | ||
运动机构 | 丝杠导轨 | ||
移动精度 | 1um | ||
移动速度 | 1000mm/sec | ||
检测项目 | 高度、体精、面精、偏移、橘接、形状,共面性 | ||
不良类型 | 漏印、多锡、少锡、连锡、拉尖、形状不良、偏移 | ||

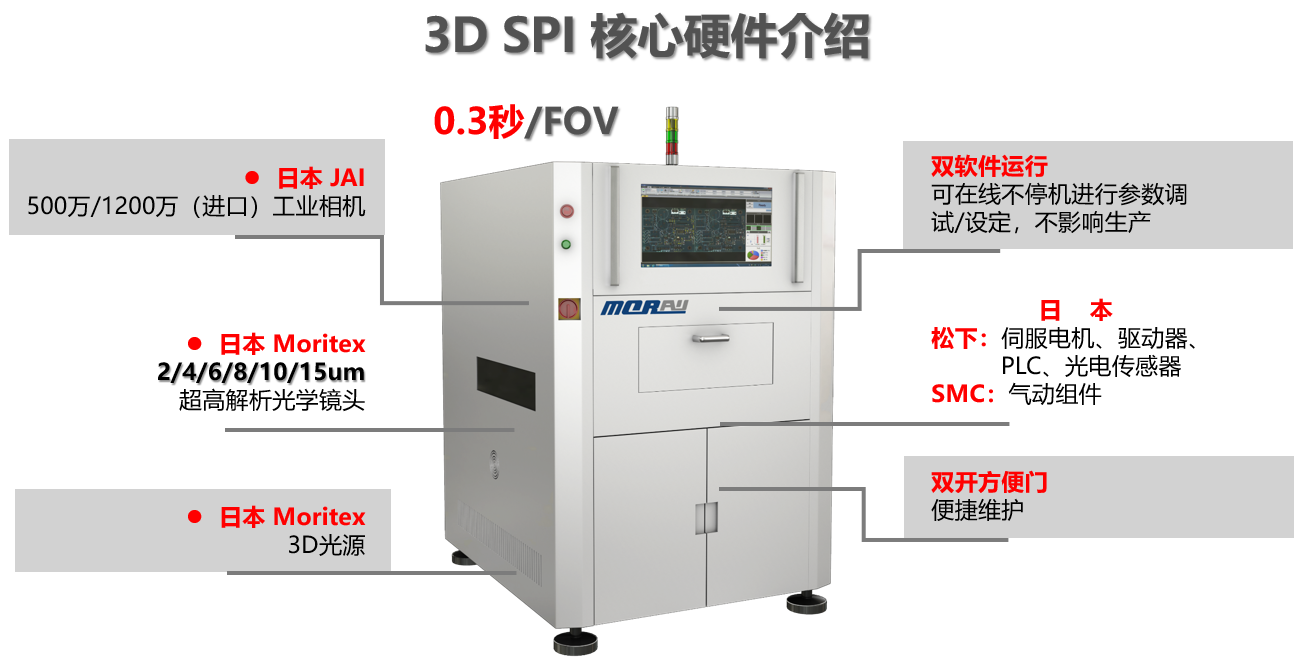

相机像素 | 1200万像素(进口)高速相机 | ||
光 源 | 双向可编辑数字光栅+红绿蓝光+MARK环型灯光源 | ||
扫描方式 | 走停式 | ||
检测速度 | 0.3秒/FOV | ||
高分辨率 | 0.35um | ||
高度精度 | 1um(使用标校验块) | ||
重复精度 | <1(3Sigma)校块 | ||
板弯补偿 | ±5mm(Z-Tracking+pad Referencing) | ||
检测能力 | 0201/01005 | ||
光学解析 | 6um/8um/10um/15um(出时择一定) | ||
FOV尺寸 | 25mm*20mm/37mm*30mm | ||
锡点间距 | 100um/150um | ||
锡点尺寸 | 100*100um/150*150um | ||
锡点高度 | 600um | ||
基板颜色 | 可对应各种颜色基板 | ||

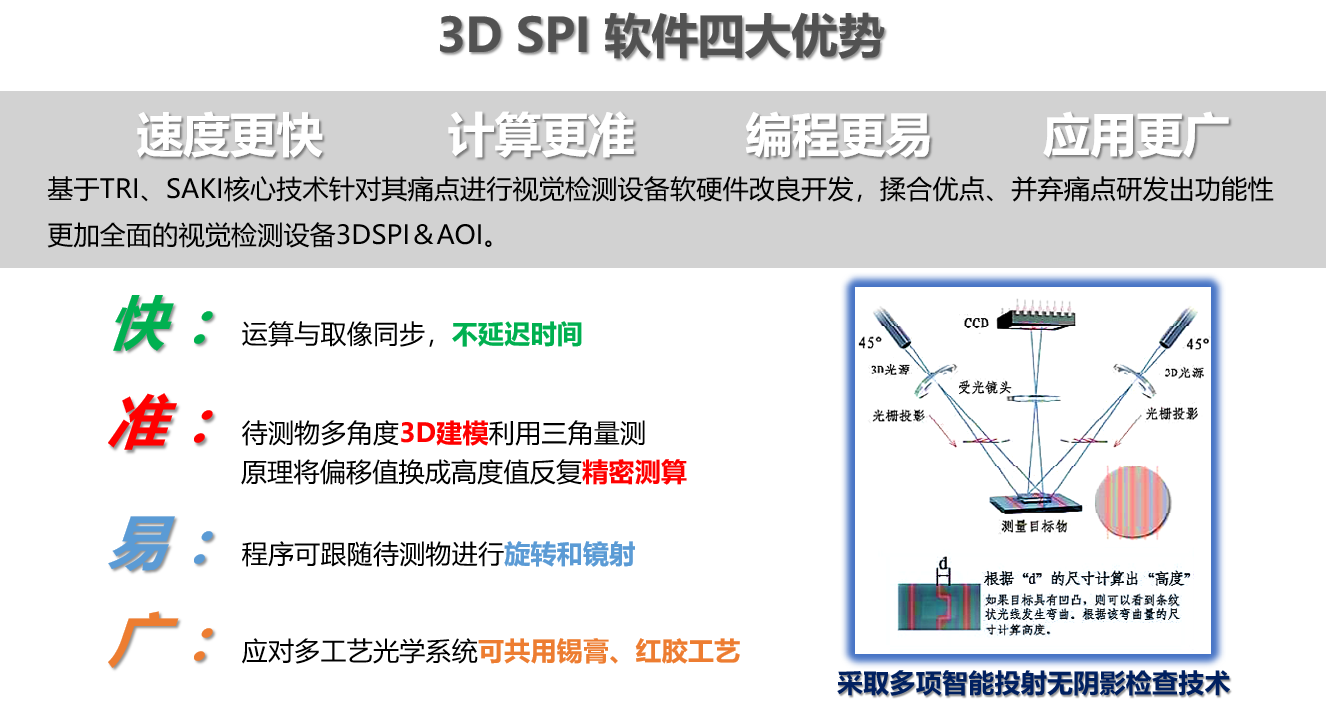

阴影解决 | 消除阴影的光栅相移技术&双方向3D光源照射系统 | ||

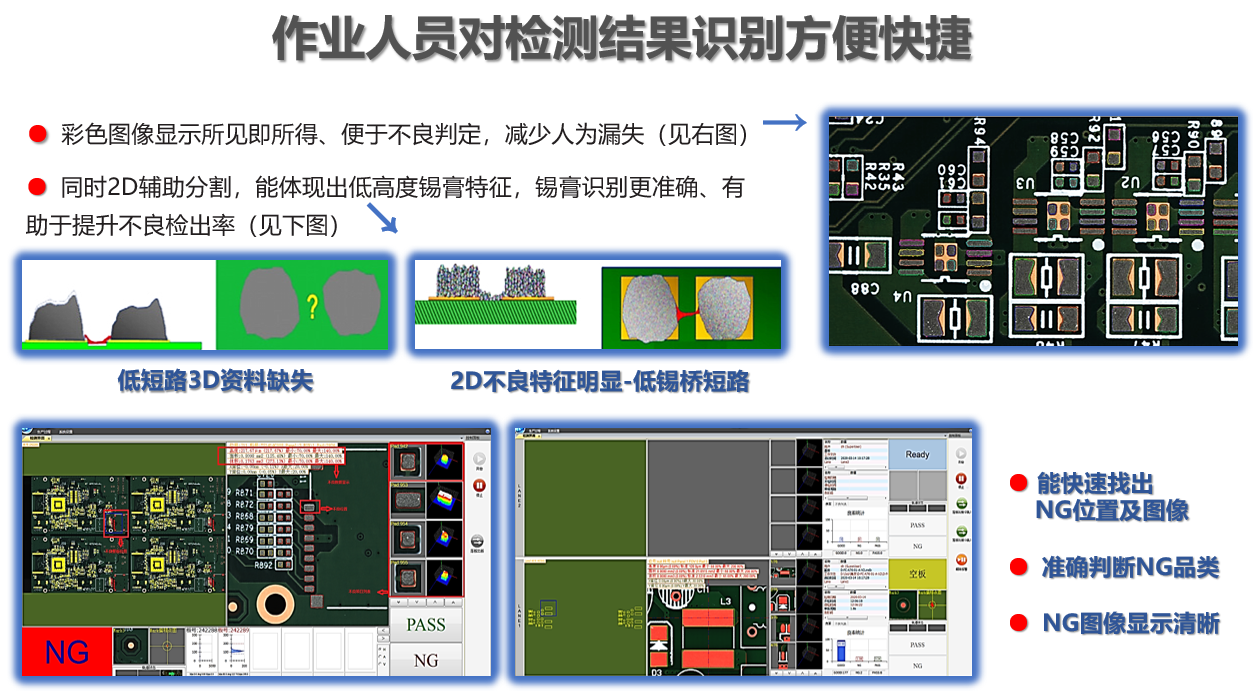

测试画面 | 彩色3D图片 | ||
选配功能 | 离线编程、控制中心、电子看、在线式条形码枪(1D&2D)、印刷环控制维修工作站、UPS不同隙电源,MES数联网。 |
