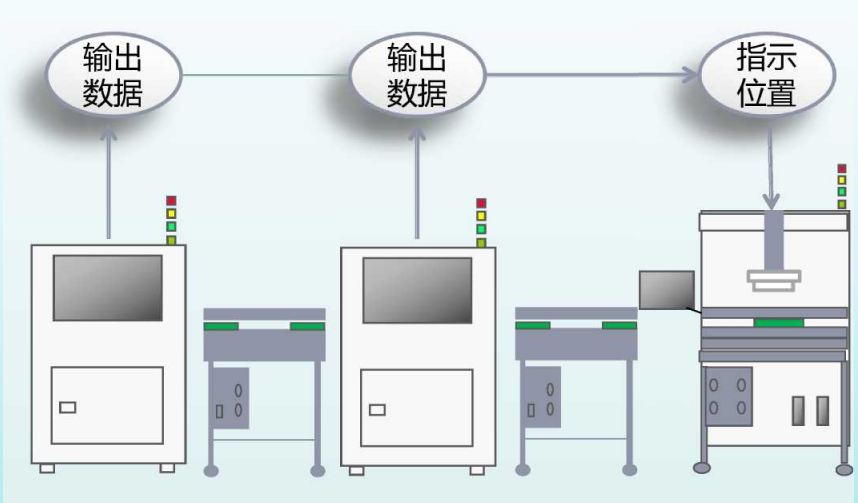

流程图
AOI超级审查机 流程操作
1、基板从AOI测试完成后到达接驳台通过扫描条码获取基板测试信息。
2、相机通过坐标信息移动至实物位置并实时显示AOI测试信息与复检机所抓取的图片信息,并进行图片放大处理。
3、人工复判不良点,0K点确认完成后移 动至下一个点;NG点由人工确认后,可进行拍照存储便于追溯。
4、可将确认数据上传至MES系统,并进行数据统计功能(SPC)。
功能概述;
A:主要通过3D显微镜进行观察
1、可以控制:旋转或停止,灯光亮度, 旋转速度,电动变倍,正反转;
2、可以选配不同放大倍数镜头, 不同角度折镜。
B:不良流出为0
1、多线程功能减少人工费1位OP工程师可以应对多条流水线(N>3),传统1位OP工程师只能看1条产线
2、不良流出为“0”及提高AOI直通率的引进效果对AOI检测出的不良点,复检机立即进行无遗漏的目视检查能应对各厂家的AOI设备
C:AOI具备开发通讯协议,以获取单板元件位号表
D:AOI确认不良数据发送的元件坐标及位号等数据
E:提高AOI直通率
1、检查结果,迅速正确反馈并调整AOI,提高AOI的直通率。
2、控制检查员间的检查差异,提高检查质量。
3、操作简单不需熟练,实时提供检查必要信息,大幅度减少员工教育训练时间。
4、无需编辑程序,方便简单。

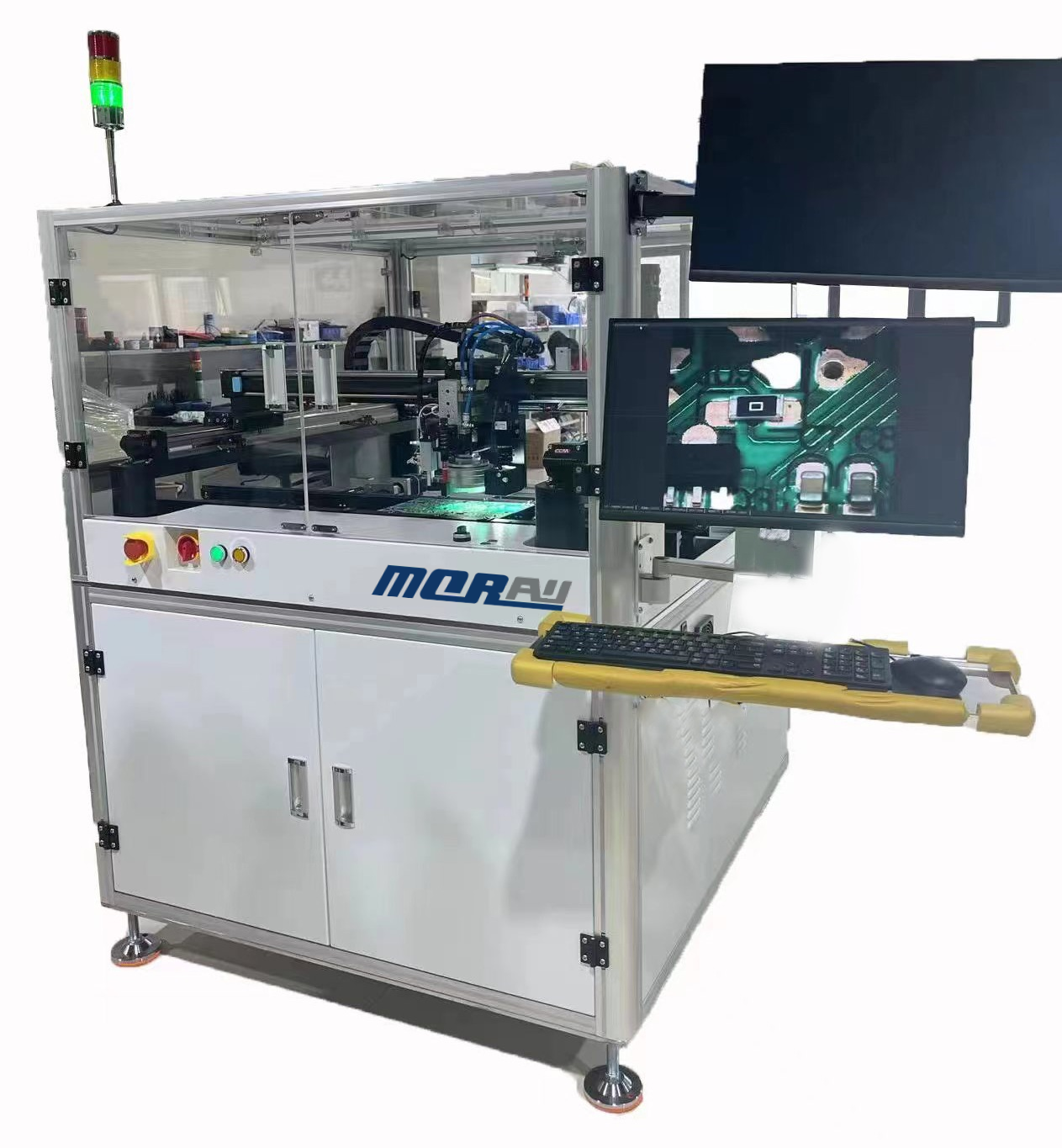

AOI审查机 MO-560
序号 | 名 称 | 配 置 | 备 注 |
1 | 尺 寸 | L1160*W1260*H1500mm | 不含灯高度 |
2 | 光学系统 | 主物镜放大倍率:0.4X--3. 2X | |
3 | 镜头转换角度 | 20-55°转换镜头 | |
4 | 主相机像素/帧率 | 100万/200万/500万/60fps | |
5 | 识别mark相机 | 500万 | |
6 | 轨道高度 | 900土20mm | 可定制 |
7 | 挡板方式 | 感应器+气缸 | |
8 | 模 组 | 丝杆及轻型皮带模组 | |
9 | 气 压 | 0.4-0.6MPa | |
10 | 整机功率 | 1.5KW | |
11 | 电源要求 | 220V 50Hz 2A | |
12 | 通讯方式 | 与前端设备建立通讯协议,获取 坐标值 | |
13 | 走位速度 | 0-300mm/s | |
14 | 可测板尺寸 | 50mm*50~510 mm *460 | |
15 | 板宽调整 | 手动或自动 | |
16 | 光 源 | 白光 | |
17 | 复检画面 | 彩色(3D与2D一起显示) | |
18 | 基板厚度 | 0.3mm~6mm |
