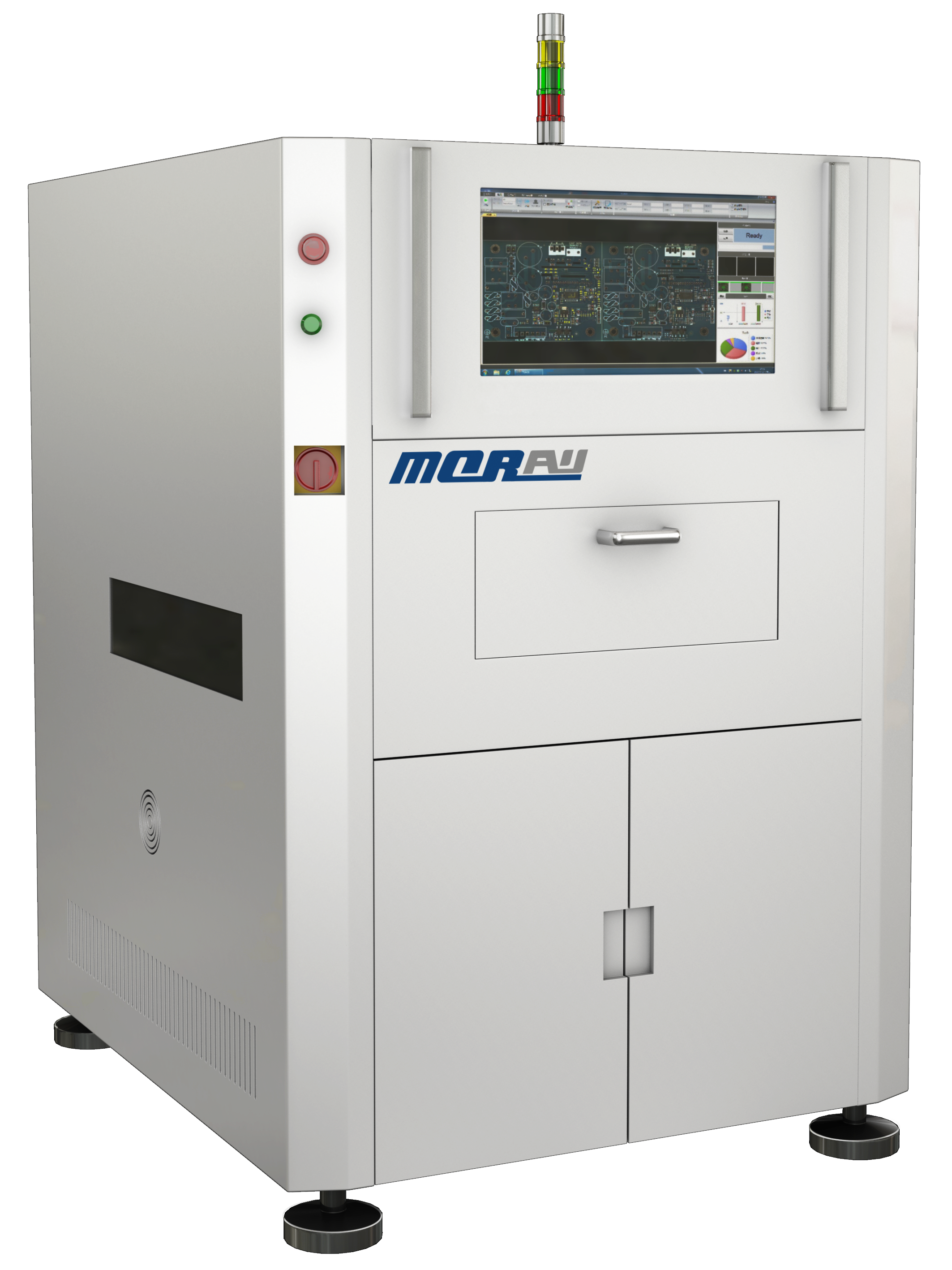

3D AOI MO-6380系列
MO-6380 系列 真彩色 3D AOI
● 10um/15um高分辨率镜头；
● 1200万高帧率CXP高速工业相机；
● 四向可编程数字光栅；
● 高精度丝杠导轨平台；
● 双驱动力提供高速度、高精度的运动控制；
● 超大视野 60mm╳45mm、40mm╳30mm；
● 采取多项智能投射无阴影检查技术；

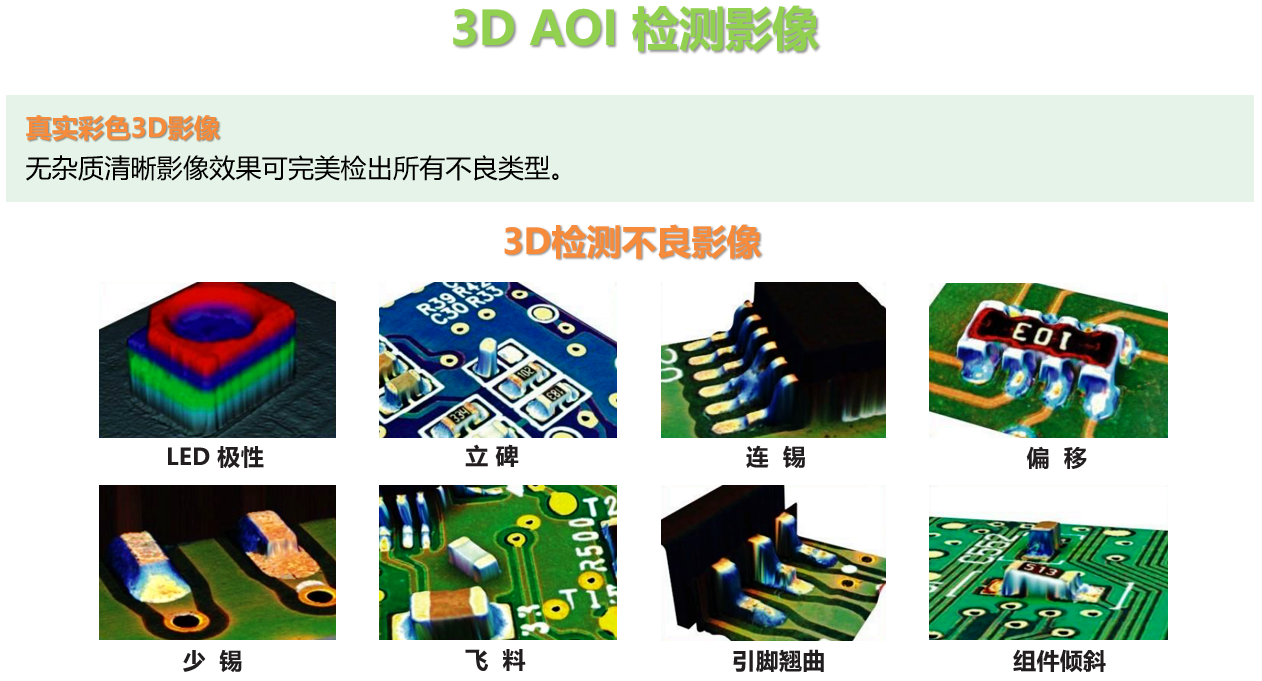

● 高精度还原3D建模，可高效检测：浮高、翘起、夹件、虚焊、异物，共面等等不良。对黑组件、异形组件、金属组件、镜面组件亦能完美呈现，提升检测效率；

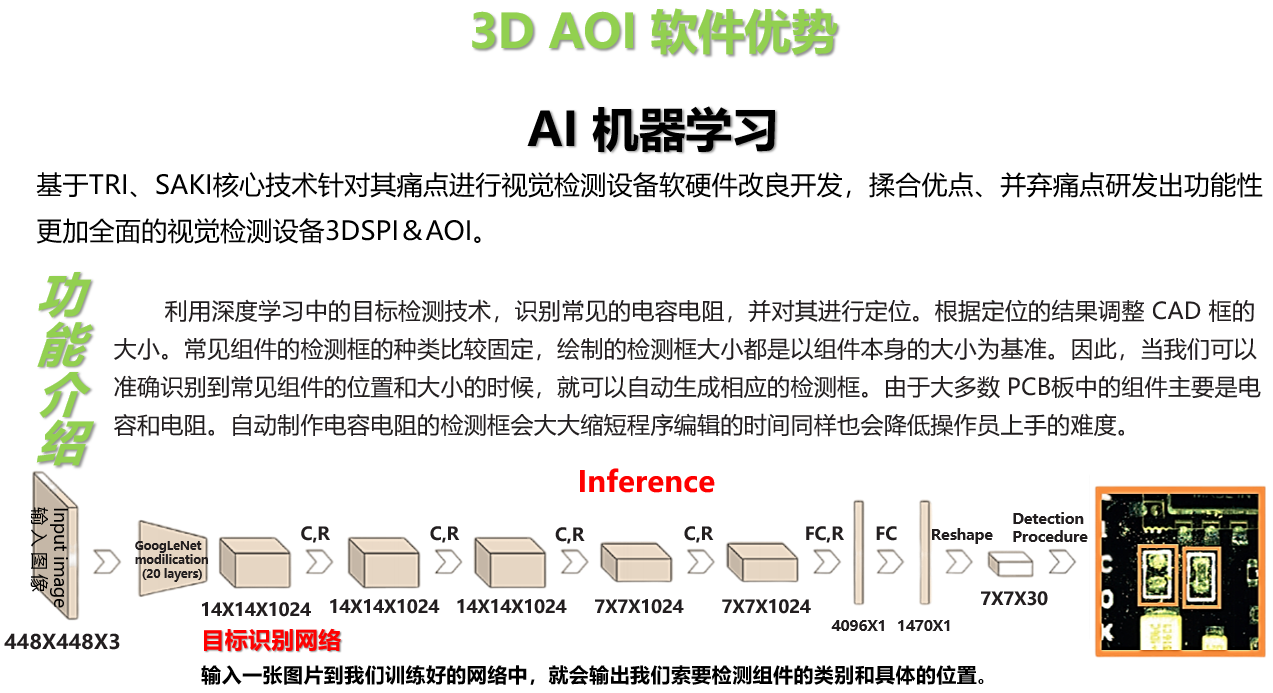

● 简易程序设计、AI识别、AI检测；
● 双软件运行，独创的在线不停机调试模式；
| 3DAOI MO-6380 | ||
功 能 | 检测项目 | 缺件、错件、极反、偏移、虚焊、多锡、少锡、连锡、立碑、反贴、翘脚、迭件、 破损、多件、划伤、金手指 |
| 相 机 | 1200万像素高帧率相机 | |
| 3D光源 | 4DLP 光源(光栅相移技术) | |
| 2D光源 | RGBW-LED 环形光源 | |
| 扫描方式 | Stop&Go(走停式) | |
| 检测速度 | 1.6 FOV/sec | |
| 光学解析 | 10um/15um | |
高度精度 | 3um (使用标准校验块) | |
检测能力 | GageR&R < 10% at 6o( ± 50% tolerance) | |
板弯补偿 | ± 5mm | |
| 检测高度 | 20mm | |
最小零件 | CHIP 01005;CHIP 0201 | |
平 台 | 运动机构 | 丝杠导轨 |
解析精度 | 1um | |
移动速度 | 800mm/sec | |
电 路 板 与 输 送 系 统 | 最小可测 | 50x50mm |
更大可测 | 510mmx460mm | |
可测厚度 | 0.5mm~6mm | |
| 板重限制 | 5kg | |
| 轨道调宽 | 自动调宽/手动调宽 | |
| 输送方式 | 皮带输送/气压夹板固定 | |
输送方向 | 从左到右/从右到左（可选） | |
| 轨道高度 | 900±30mm | |
通讯接口 | 标准 SMEMA | |
高度限制 | 上端:40mm 底端:50mm 侧边:3~5mm | |
外 观 重 量 | 外形尺寸 | 1200mmx1300mmx1650mm(不含塔灯) |
系统重量 | 900KG | |
电 气 规 格 | 电 源 | 220V 单相，50'60Hz,2kVA |
气 压 | 5Kg/cm2 | |
环 境 | 温 度 | 10~40℃ |
湿 度 | 10~85% RH 无凝霜 | |
软 件 | 操作系统 | Windows 10 64Bit |
其 他 | 选配功能 | 脱机程序设计、远程调试、一带多远程复判、外置条形码枪、UPS 不间断电源 |
